Pada pembelajaran CFD kali ini kita akan melihat hubungan konveksi-diffusi untuk 1 dimensi pada peristiwa perpindahan panas. Kita akan mengatur panjang 1m dan tinggi 0.3m. Jumlah cell untuk panjang adalah 7 dan tinggi adalah 3. Temperatur untuk wall 1 kita tentukan 274K dan temperatur untuk wall 2 adalah 273K. Pada latihan ini kita akan melihat perbedaan grafik untuk densitas yang berbeda-beda dengan kecepatan tetap. Kita akan mencoba untuk densitas sebesar 1.0 kg/m3, 0.1 kg/m3, 0.01 kg/m3 dengan kecepatan tetap 0.1 m/s.
Langkah-langkahnya adalah sebagai berikut :
Pada CFDSOF masukkan in
Pada menu input domain atur panjang 1 m tinggi 0.3, jumlah cell panjang 7 dan tinggi 3
Pada menu model aktifkan temperatur dan wall konduktif kemudian pakai
Pada menu cell atur cell untuk dinding atas dan bawah simetris, dinding kiri sebagai wall 1 dan dinding kanan sebagai wall 2
Pada menu KS pilih wall 1 dan set untuk temperatur 274K dan untuk wall 2 273K
Esc
Input “Ma” / mahir
Input “ps” / parameter solusi pakai opsi variabel tetap Y
Esc
Input “ot” / opsi tetap
Input “snt” / set nilai tetap
Input “ku” / kecepatan-u , pada kecepatan ini yang nantinya bisa untuk dirubah sesuai dengan yang diinginkan.
Esc
Esc
Input “In1”
Input “kf” / konstanta fisikal
Input
“dn” / densitas, masukkan nilai densitas sebesar 1 kg/m3 , 0.1 kg/m3
dan 0.001 kg/m3 secara bergantian untuk melihat pengaruhnya terhadap
persebaran temperatur.
Input “kt” / konduktifitas termal fluida 0.1 W/M K
Esc
Menu Input –> Olah –> Kontrol –> persamaan –> aktifkan pada bagian properti / temperatur enthalpi
Menu Input –> Olah –> Iterasi, masukkan jumlah angka iterasi dan ulangi hingga konvergensi tercapai.
Menu Hasil –> Vektor (pilih temperatur pada set pengaturan )
Pilih plot X-Y –> pilih temperatur pada set pengaturan dan arah J

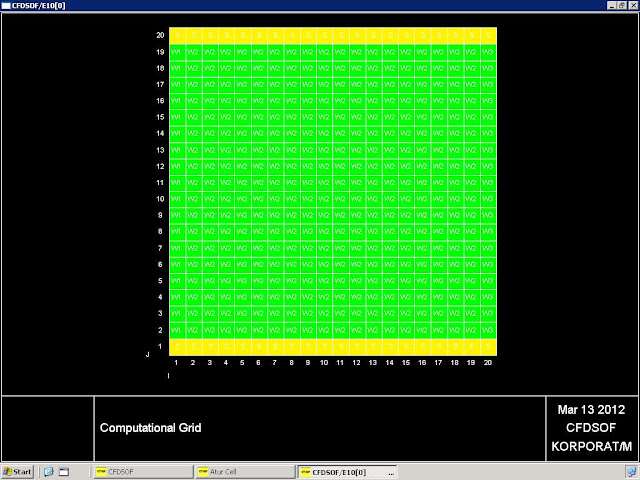

Gambar untuk pengaturan cell
Gambar hasil kontur untuk densitas 1 kg/m3
Gambar hasil kontur untuk densitas 0.1 kg/m3
Gambar hasil kontur untuk densitas 0.01 kg/m3
Gambar hasil plot X-Y untuk densitas 1 kg/m3
Gambar hasil plot X-Y untuk densitas 0.1 kg/m3
Gambar hasil plot X-Y untuk densitas 0.01 kg/m3
Analisis :
Dari hasil simulasi yang kita lakukan untuk bidang 1 dimensi dengan memvariasikan densitas dan kecepatan tetap kita dapatkan grafik yang makin lurus atau melengkung ke dalam untuk nilai F/konvektivitas yang makin kecil, dimana konvektivitas F adalah densitas kali kecepatan.
Ketika nilai konvektivitas/F makin kecil maka dalam kondisi yang sama nilai diffusifitas/D makin besar, dimana diffusifitas/D adalah nilai diferensial dari konvektivitas/F terhadap jarak x.
Pada Latihan kali ini saya akan melanjutkan kembali untuk latihan pada bab 4 CFD by HK versteeg et al yang membahas tentang metode finite volume untuk permasalahan diffusi. Pada soal ketiga ini adalah peristiwa panas yang berpindah secara konveksi melalui perbedaan temperatur untuk panjang 1 m dan tinggi 0.03 m. sepanjang permukaan batang dilakukan insulasi sehingga tidak terjadi perpindahan panas keluar (zero heat flux). pada Tb, wall 1 suhunya adalah 373 K dan pada T.ambient (conducting wall) kita atur konduktivitas termal 0.5 w/k dan heat generation 0 sebagai wall 2. Sedangkan untuk wall 3 kita tentukan suhunya adalah 273 K.
Pada post processing kita iterasi sebanyak 4000 kali untuk mendapatkan hasil yang baik.
Gambar grid untuk batang yang di insulasi.
Gambar kontur temperatur
Gambar kurva plot X-Y hubungan antara jarak vs temperatur
Proses perpindahan panas di dalam suatu benda dapat terjadi secara konduksi, konveksi, dan radiasi. Dalam kesempatan ini kita akan membahas bagaimana konsep terjadinya perpindahan panas secara difusi baik itu konduksi maupun konveksi. Pada dasarnya konduksi dan konveksi hampir sama, yang membedakan adalah keterbatasan aliran molekul yang berpindah karena terjadinya perbedaan panas. ketika terjadi konduksi maka yang terjadi adalah difusi yaitu proses perpindahan material lewat metode molekuler yang biasanya terjadi pada benda padat (Konduktor,logam), peristiwa tersebut adalah perpindahan panas intra molekuler.
Sedangkan konveksi terjadi pada medium yang tidak terikat, seperti udara, sehingga aliran yang terjadi akibat perbedaan panas dapat terdistribusi secara bebas, sesuai dengan hukum gas ideal, ketika udara dipanaskan maka berat jenisnya akan turun sehingga sesuai hukum gravitasi tempatnya akan terdesak oleh udara yang lebih dingin sehingga terjadi semacam aliran.
Dalam konduksi juga terjadi peristiwa konveksi karna ada
bagian yang mengalir ke lingkungan, konduksi dan konveksi sering terjadi secara
simultan.
Dalam udara juga terjadi perambatan intramolekuler antar
partikel udara
Pada simulasi-simulasi sebelumnya kita menggunakan material, dan sifat-sifatnya masih seragam, kita bisa atur sendiri material dan variabel lainnya sehingga hasil simulasi kita lebih bervariasi.

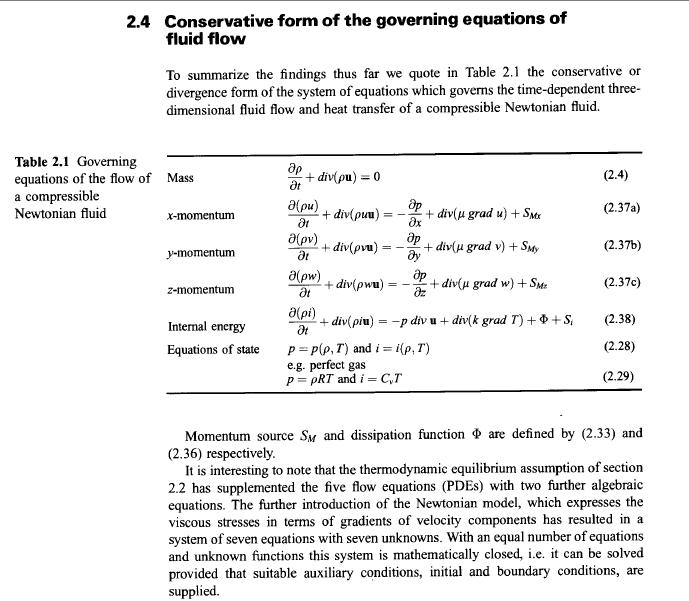

Model matematika yang menyatakan aliran fluida yang terkait

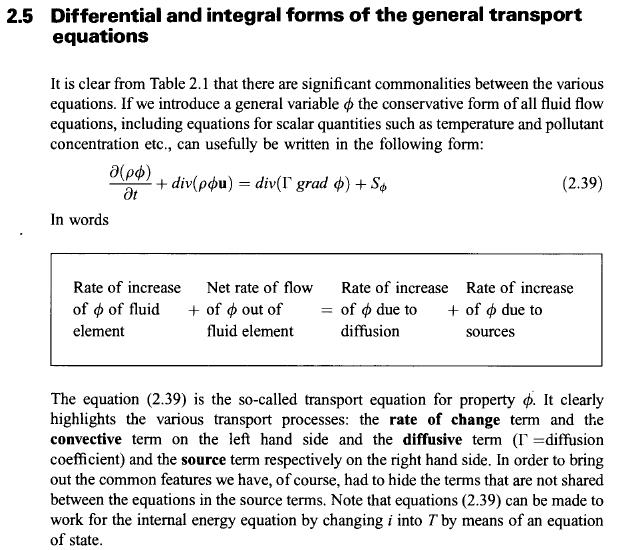

didalamnya dapat kita lihat pada subbab 2.4 dan 2.5 :
keterangan :
Rate of increase of fluid element : kenaikan dari elemen fluida
Net Rate of flow of out of fluid element : berkaitan dengan waktu
Rate of increase of due to diffusion : kenaikan kalor melalui diffusi
Rate of increase of due to Source : kenaikan kalor dari sumber masa
Diffusi
Steady one dimensional convection and diffusion
Konveksi pada satu arah,ex pada pipa
v.a=c dari
Persamaan diatas adalah persamaan konveksi-diffusi, dimana konvektifitas adalah hubungan antara densitas dengan kecepatan aliran, sedangkan diffusifitas adalah diferensiasi dari konvektivitas aliran yang melalui suatu material. Jadi terdapat hubungan antara konvektifitas dengan diffusifitas. Dalam penyelesaian Persamaan diferensial tersebut kita melakukan batasan dengan control volume. Jadi kita melakukan integrasi untuk persamaan tersebut guna menentukan daerah yang akan kita diskritkan.
dalam aliran harus terjadi kekekalan massa,energi jg harus kekal, jadi persamaan
5.3 dan 5.4 harus diselesaikan secara simultan
