Soal 8.20 mekanika fluida (munson)

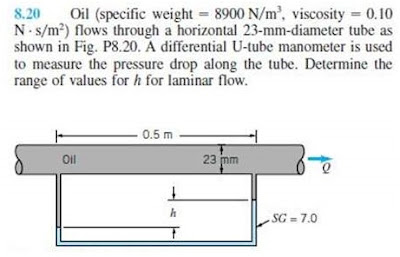

Dari contoh soal mengenai pengukuran pressure drop pada aliran minyak di dalam pipa menggunakan manometer type U kita dapatkan data-data sebagai berikut :

·         Panjang pipa (l)                       : 0.5 m

·         Diameter (D)                           : 23 mm = 0.023 m

·         Berat spesifik minyak               : 8900 N/m3

·         Viscositas                                : 0.10 N.s/m2

·         Specific Gravity (SG)               : 7.0

Dari soal diatas kita akan menentukan ketinggian h dengan aliran yang terjadi pada kondisi laminar.

Pembahasan :

Dari perhitungan diatas didapatkan kecepatan aliran pada kondisi laminar, sehingga untuk menentukan besar pressure drop maka :

Dari perhitungan pressure drop diatas didapatkan penurunan tekanan sebesar 30415,14 P. Setelah kita mengetahui besarnya pressure drop maka kita dapat menentukan perbedaan ketinggian h pada manometer type U dengan persamaan :

Jadi kisaran nilai h pada saat kondisi alirannya masih laminar adalah kurang sama dengan 0,509 m.
